酒泉相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。

酒泉相位伏安表也可以将旋转开关旋至U2的适当量限，用U2路测试电压。注意旋转开关所处U1、U2的位置与电压U1、U2的输入插孔必须对应。C.感性、容性电路判别：将旋转开关旋至U112位置，将电路电压输入U1插孔，电路电流输入I2插孔，若相位显示在00～900范围，则被测负载为感性， 若相位显示在2700～3600范围，则被测负载为容性。D. 三相电压相序测量：(1)三相三线制相序判别旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相同时接入U1及U2的黑色插孔，C相接入U2的红色插孔。这时若测得的相位值为300°则为正相序；若测得的相位值为60°，则为负相序。(2)三相四线制相序判别旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相接入U2红色插孔，零线同时接入U1及U2的黑色插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 长时间不使用仪表请取出电池，电池电量不足，请及时更换。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于7.2V时，电池电压低符号显示，请及时更换电池。2．按OFF键关机。3．用十字螺丝刀拧松电池盖板上的一枚螺丝，打开电池盖板。4．取出旧电池，换上新电池，请注意电池极性。5．盖上电池盖板，拧紧螺丝。6．按ON键开机，确认电池是否更换成功，否则从第2步重新操作。 六. 装箱单主机1台仪表箱1个电流钳2把测试线4条(红黑各2条)电池6节(碱性干电池：1.5V AA)说明书、保修卡、合格证1份附：测试接线参考图：本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多

酒泉相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多
智能数字相位伏安表优惠多 <酒泉>天正华意电气设备有限公司

酒泉相位伏安表具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。

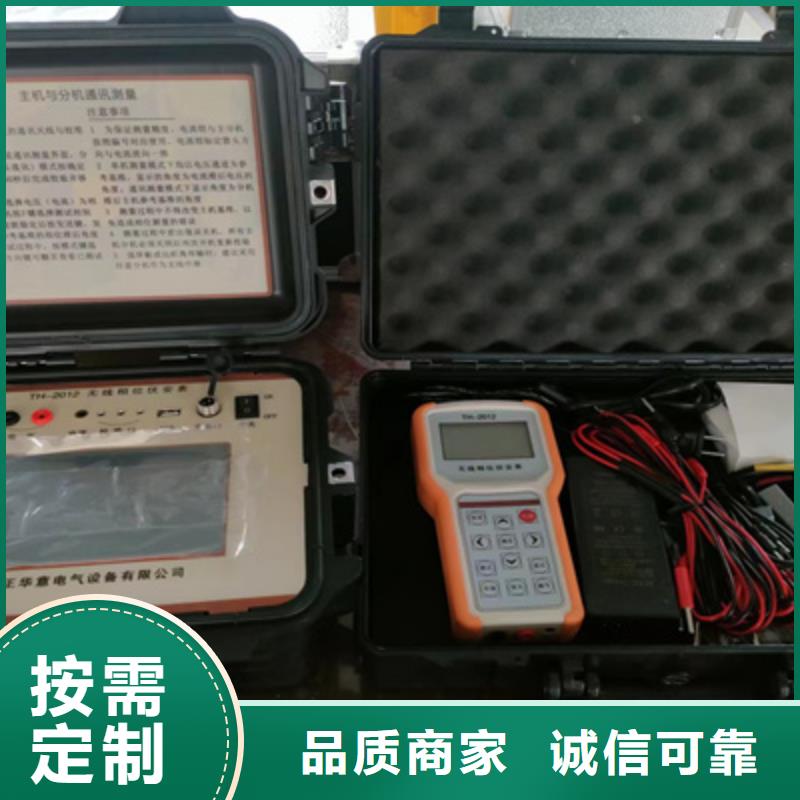

酒泉相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。

<酒泉>天正华意电气设备有限公司

酒泉相位伏安表提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多
智能数字相位伏安表优惠多 <酒泉>天正华意电气设备有限公司

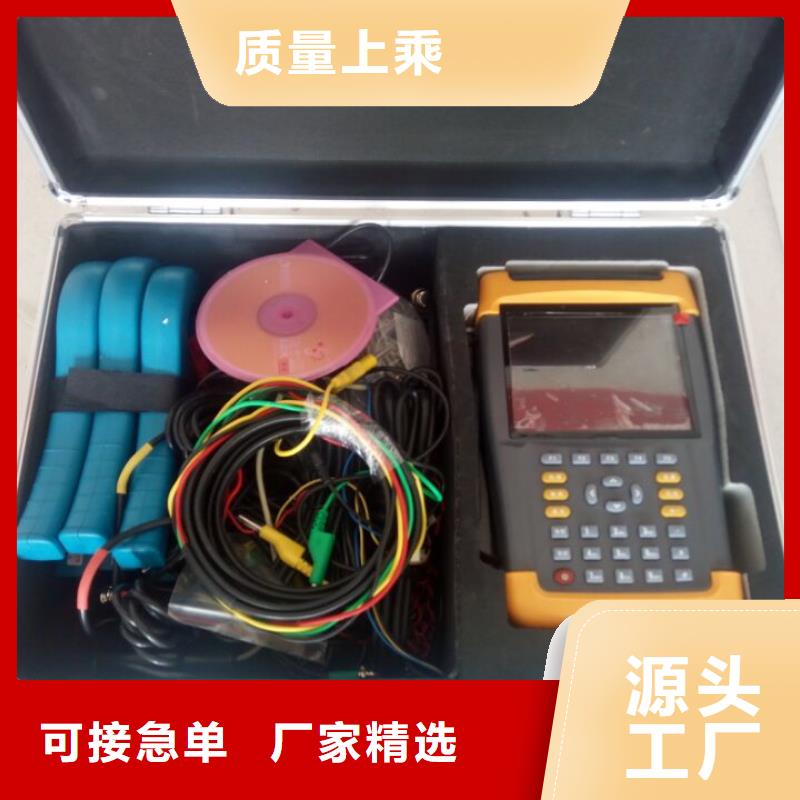

酒泉相位伏安表通过数字键直接输入。多都是5位。接线方式：三元件Ｙ型表示现场接线为星形接法，两元件V型表示现场接线为V 形接法。通过“←”“→”键来选择。额定电压：现场被测试系统的电压，必须输入正确，否则影响参数计算的精度。分57.7V、100V、220V、380V。通过“←”“→”键来选择。电流量程：多个档位，10A、50A、500A 和1500A。通过“←”“→”键来选择。ＰＴ、ＣＴ变比：为１表示现场测量ＰＴ、ＣＴ二次电压、电流和功率等参量，要反算ＰＴ、ＣＴ一次电压、电流和功率等参量，必须设定现场实际的变比。是否存储：用来设定是否存储。通过“←”“→”键来选择“是”或“否”。记录间隔：用来设定存储的间隔。有“帧/5秒”、“帧/15秒”、“帧/30秒”、“帧/1分”、“帧/2分”、“帧/5分”、“帧/15分”、“帧/30分”等间隔段。通过“←”“→”键来选择。测试员：测试员编号。数字键直接输入。图３ 参数设置单击“确定”键退出该界面。6.5 基本电参量在主菜单，单击“2”键，进入“伏安测试”界面。主要测量现场的三相电压、电流、功率、功率因数和频率等电参量。按“确定”键退出此画面。图4 基本电参量6.6 闪变测量在主菜单下，单击“3”键，进入“闪变测量”界面。闪变是由于电源电压变化而产生，以波动量化表示，数值越大，波动越大。电压变动与电压变化的持续时间和幅度有关。短时闪变在10 分钟内测得，而长时闪变在2 小时内测得。按“确定”键退出此画面。图5 闪变测量6.7 不平衡及偏差在主菜单下，单击“4”键，进入“不平衡度及误差”界面。不平衡度指三相电力系统中三相不平衡的程度用电压和电流负序分量与正序分量得方均根百分比表示，分为电压不平衡和电流不平衡。

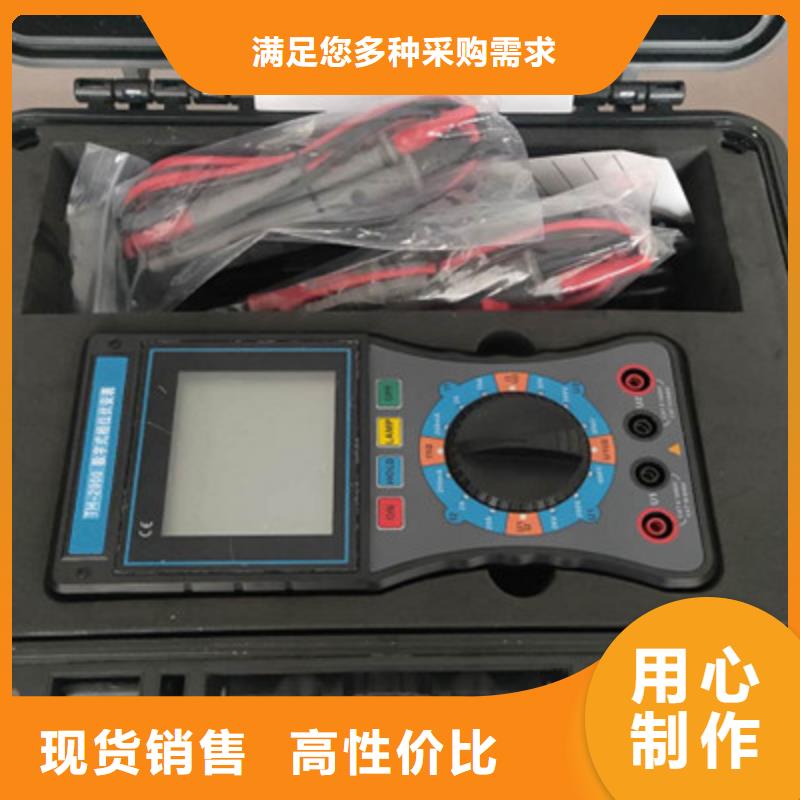

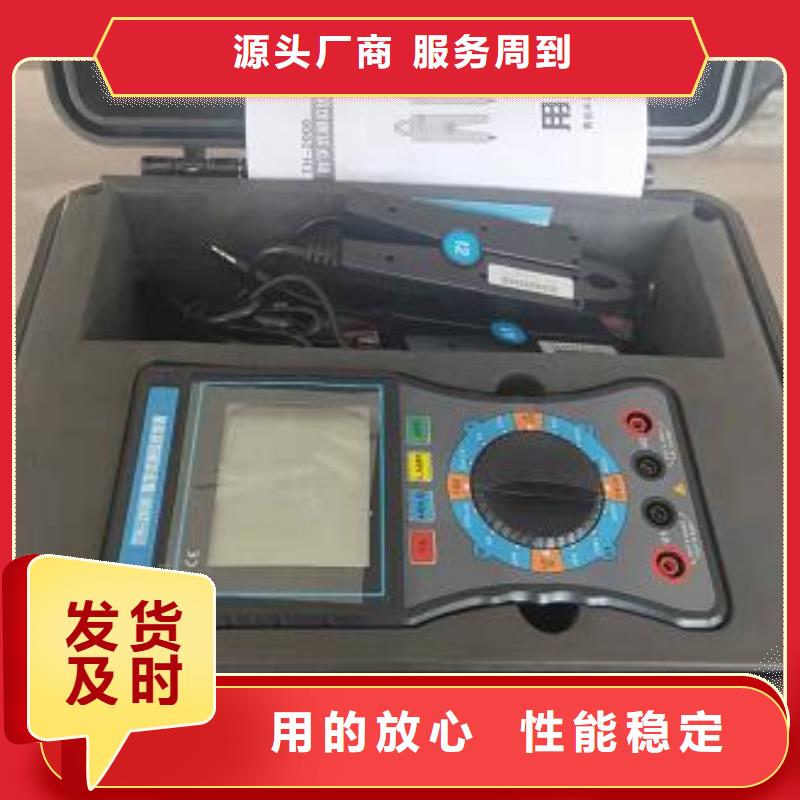

酒泉相位伏安表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃环境湿渡40％～60％＜80％信号波形正弦波正弦波β＝0.05信号频率50HZ±1HZ45HZ～65HZ仪表工作电压9V±0.1V9V±1V测相位电流幅值1A±0.1A10mA～20.0A测相位电压幅值100V±10V30V～600V外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功 能相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试电 源DC9V 碱性干电池（1.5V AA×6）功 耗开启背光灯约35mA电池连续工作约40小时关闭背光灯仪表耗电约5mA电池连续工作约300小时显示模式LCD显示，蓝屏背光功能，适合昏暗场所LCD尺寸70mm×62mm LCD显示域64mm×54mm仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0～20V/200V/600V交流电流：0～200mA/2A/20A相位：0～360°测量相位时被测信号的幅值范围测U1-U2相位时：30V～600V测I1-I2相位时：10mA～20.00A测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A数据保持测试中按HOLD键保持数据，“DH”符号显示自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电压检测当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 仪表质量主机约550g(带电池)，表钳约170g×2，

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多 <酒泉>天正华意电气设备有限公司

酒泉相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。

?酒泉相位伏安表设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名称：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。?变压器编号：指被测变压器的编号。与“变电站名称项目”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。3．二次参量界面图六、二次参量二次参量界面如图六所示，本界面左侧显示出三相电压信号、三相电流构成的实时向量图；右侧显示电压、电流的幅值和相对于参考基准信号的相位角。参考基准自动选择，当Ua有信号（Ua＞10V）时，Ua为参考基准，其他参量的相位角都是与Ua的夹角；当Ua无信号（Ua键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。?

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多

?酒泉相位伏安表设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名称：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。?变压器编号：指被测变压器的编号。与“变电站名称项目”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。3．二次参量界面图六、二次参量二次参量界面如图六所示，本界面左侧显示出三相电压信号、三相电流构成的实时向量图；右侧显示电压、电流的幅值和相对于参考基准信号的相位角。参考基准自动选择，当Ua有信号（Ua＞10V）时，Ua为参考基准，其他参量的相位角都是与Ua的夹角；当Ua无信号（Ua键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。?

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多
<酒泉>天正华意电气设备有限公司

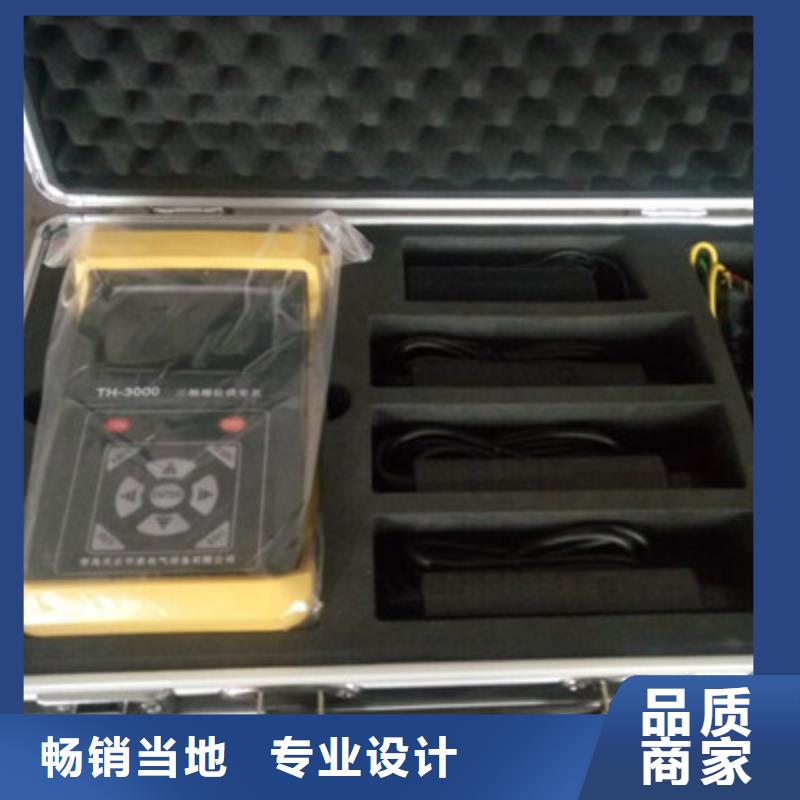

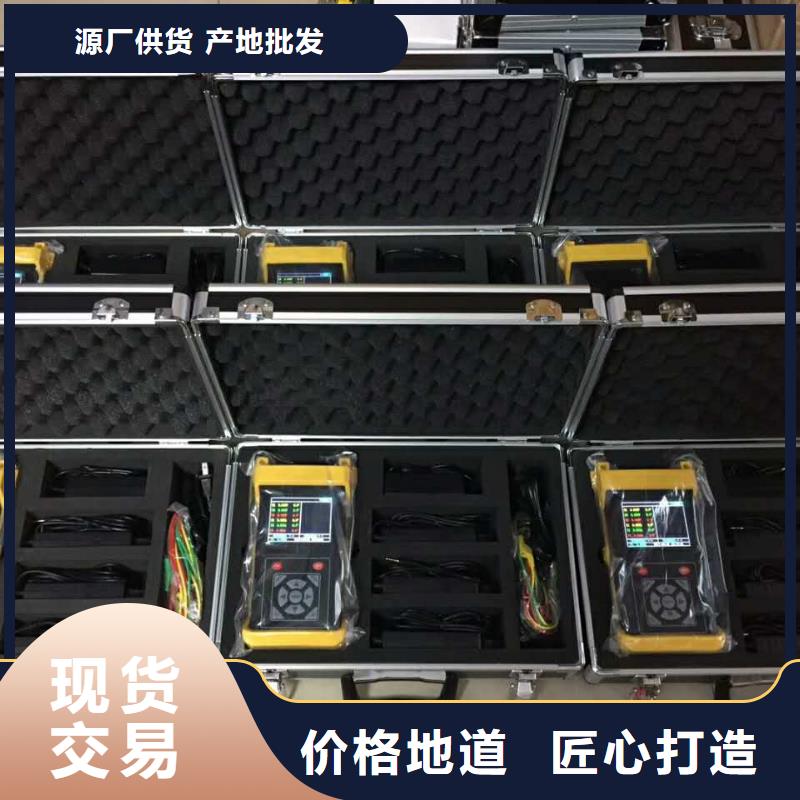

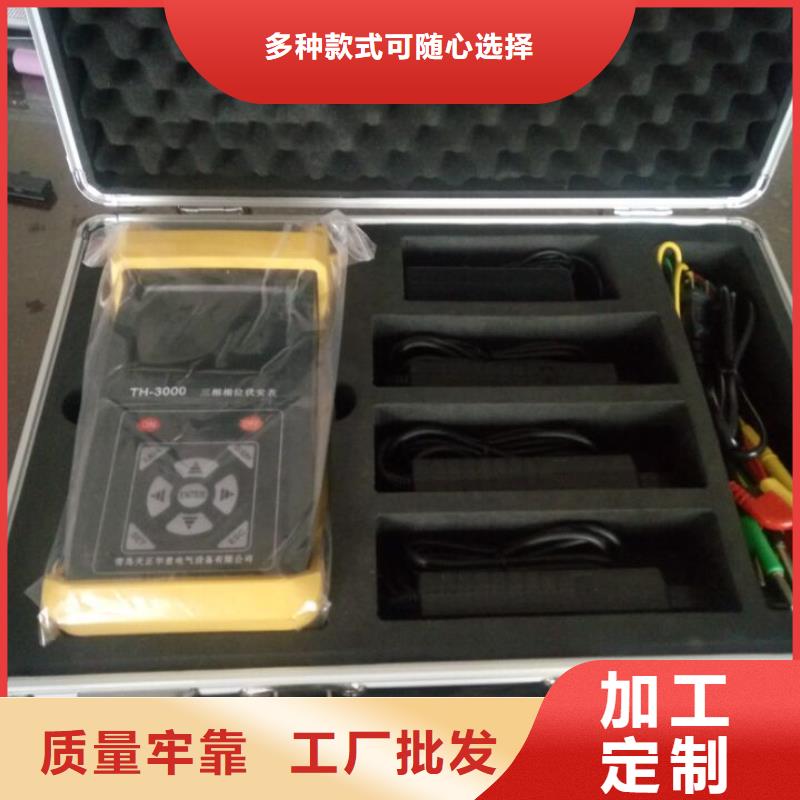

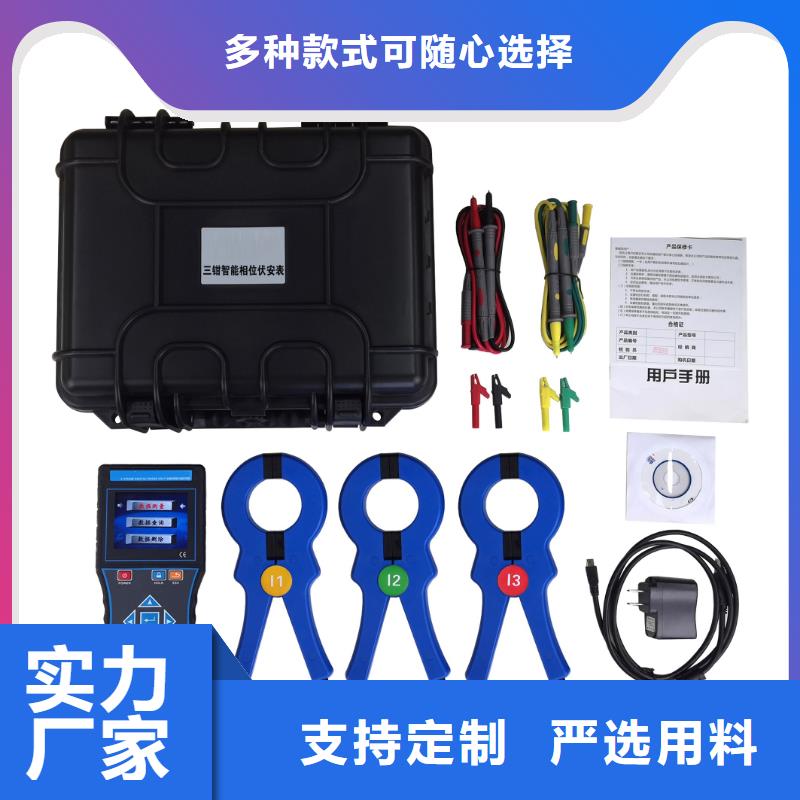

酒泉相位伏安表不能用于测试高于600V的电压，不能测试超过30A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁场环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-230B三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，

智能数字相位伏安表优惠多

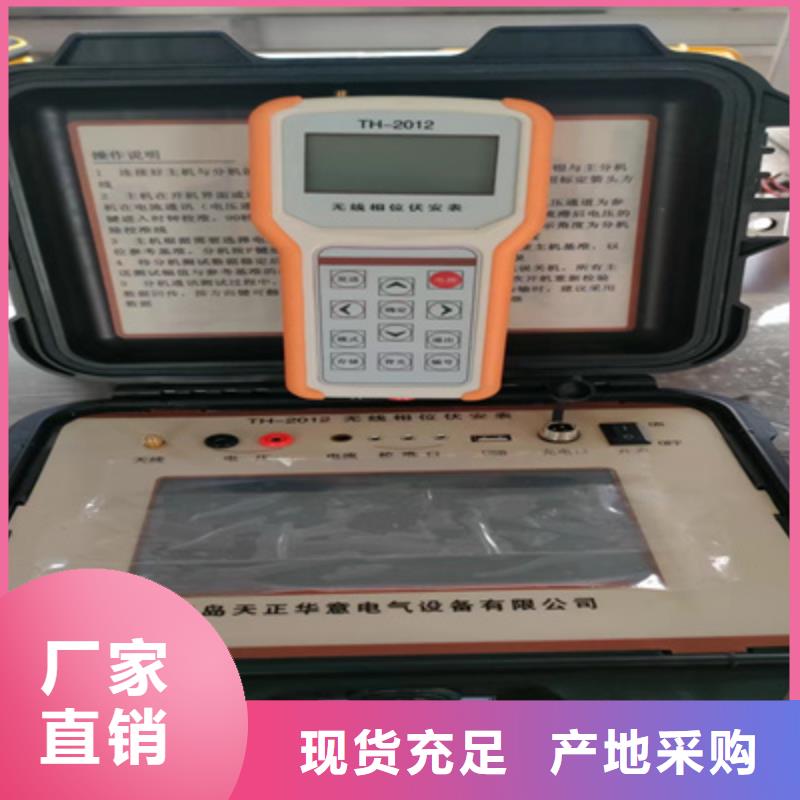

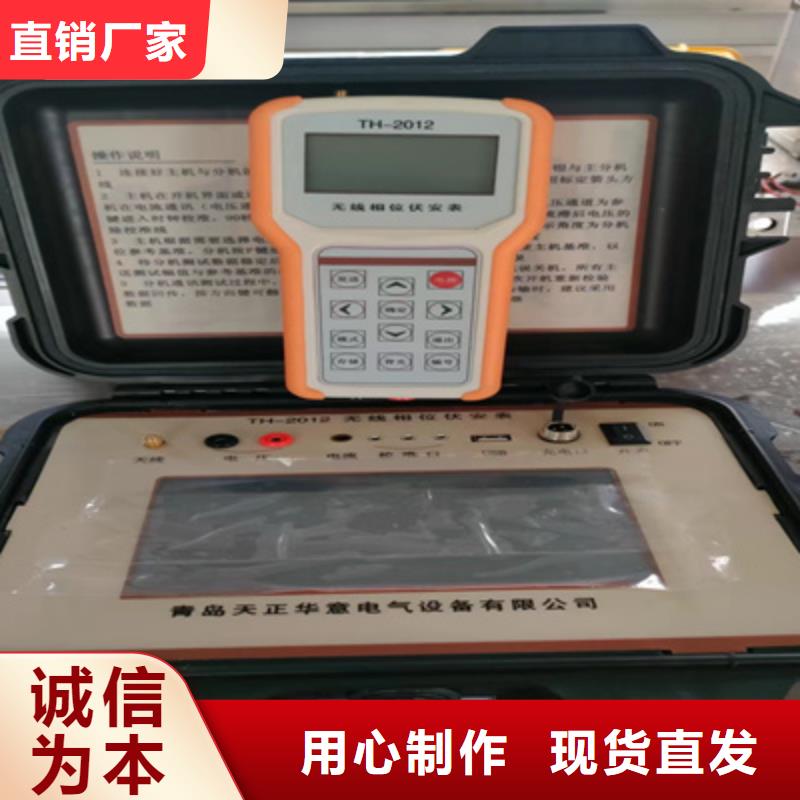

酒泉相位伏安表主机对时校准显示菜单显示屏幕左上角有“返回主页”键、“数据存储”键、“数据”键、“相位图表”键，选择对应功能操作（图3）。图6分机对时校准显示菜单7.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单分机操作：待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。

<酒泉>天正华意电气设备有限公司 智能数字相位伏安表优惠多

酒泉相位伏安表保持数据的同时，仪表自动编号并存储当前保持的数据，显示“Save:002”等组别号，仪表多能存储500组数据，若存储已满，显示“FULL”符号。3．数据查阅、退出在测试模式下按MEM键进入数据查阅模式，显示“Read”符号，从“Save:001”组数据开始查阅，按 ▲ 键以步进量为1递增查阅，长按 ▲ 键以步进量为10递增查阅，按 ▼ 键以步进量为1递减查阅，长按 ▼ 键以步进量为10递减查阅。按← →键切换查阅电压电流和相位、有功功率、无功功率、视在功率、功率因数、频率、保存的显示界面。按MEM键退出数据查阅模式，返回测试模式。4．数据删除在数据查阅模式或测试模式下长按 HOLD键进入数据删除选项，按 ← 键选择“YES”按 → 键选择“NO”，选择后返回测试模式。5．测试显示模式切换开机后，仪表自动进入电压、电流测试显示模式(图1)；按MODE键切换三线三线模式还是三相四线模式，按 ← 键和 → 键切换进入相位、有功功率、无功功率、视在功率、功率因数、频率、相序、矢量图测试显示模式。其中图（4、5）三路功率、功率因数是U1I1、U2I2、U3I3的对应功率和功率因数。测试有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过20A的线路，可能损坏设备。
